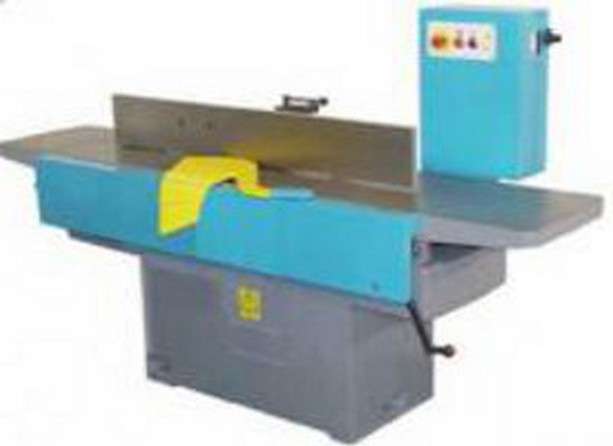

Станок фуговальный односторонний СФ4-1Б

Станки предназначены для прямолинейного строгания досок или пластин, и кромки под углом деталей из древесины различных пород.


Применяются для нужд различных отраслей деревообрабатывающей промышленности (мебельной, домостроительной, авто- и вагоностроения и т.д.).
Станина выполнена цельнолитой коробчатой формы, внутри которой установлен электродвигатель привода ножевого вала.
Вращение ножевому валу передается клиновыми ремнями. Для натяжения ремней предусмотрено вертикальное перемещение подмоторной плиты. Ременная передача закрыта кожухом.
Опоры ножевого вала смонтированы в цельном блоке с отъемными крышками, что позволяет снизить механические шумы и вибрацию от вращения ножевого вала. Торможение ножевого вала осуществляется через ременную передачу электродвигателем.
Подача заготовок на станке осуществляется вручную или механически с применением автоподатчика. Передний и задний столы представляют собой плиты с ребрами жесткости по нижней плоскости. Регулирование переднего и заднего столов станка по вертикали осуществляется посредством эксцентриковых валиков через систему рычагов и тяг с приводом от рукоятки для переднего стола и винта с гайкой для заднего стола.
С боковых сторон стола установлены щитки. Указатель глубины строжки — лимб помещен в окне щитка. Перемещение направляющей линейки осуществляется вручную. Линейка может перемешаться поперек стола в зависимости от ширины строгаемого материала и может быть установлена на требуемый угол в вертикальной плоскости (до 45 град).
наиб.ширина обработки мм.400

наим. длина обрабатываемого материала мм 400

ширина столов мм 410

диаметр окружности резания ножевого вала мм 118

длинна столов в сборе мм.2064

наиб. толщина снимаемого слоя мм.6

частота вращения ножевого вала об/мин. 4500

мощ эл. двигателя кВт 3 х 3000 об/мин.

габариты мм. 2564 х 1020 х 1200

масса кг.750
